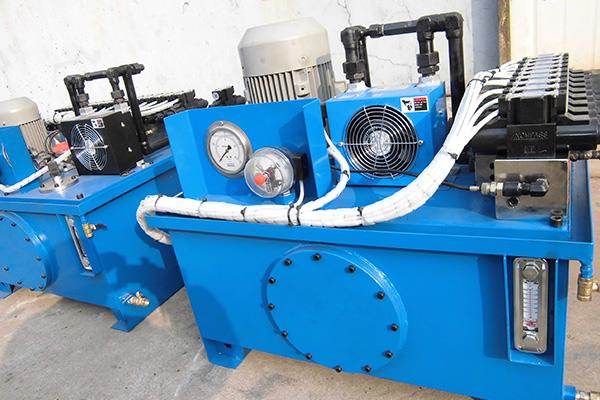

液压站结构与工作原理

液压站是为液压系统提供动力、控制及调节的集成单元，由泵组、油箱、阀组、冷却过滤及电控系统组成。它相当于液压系统的“心脏”，将电动机的机械能转化为液压能，驱动执行元件工作。

一、液压站的基本构成

液压站通常分为动力源、控制调节、辅助及电气四大部分。

动力源——泵组：包括液压泵、电动机及联轴器。液压泵将电动机的旋转机械能转换为油液的压力能。常见类型有：

齿轮泵：结构简单，抗污染能力强，适用于低压（≤25 MPa）及定量系统。

叶片泵：流量均匀，噪音低，适用于中压（≤21 MPa）及要求平稳的系统。

柱塞泵：压力高（可达35~40 MPa），变量控制灵活，适用于高压大流量系统。

泵组通常安装在油箱盖板上，通过钟形罩或支架与电动机直连，确保同心度。

油箱：储存油液，散热沉淀杂质，分离空气及水分。设计要点包括：

容积：一般为泵额定流量的3~5倍，考虑散热和液面波动。

内部隔板：将回油区与吸油区分开，延长油液循环路径，促进沉淀。

附件：空气滤清器（呼吸器）、液位计、放油螺塞、清洗孔。

控制调节——阀组：由方向阀、压力阀、流量阀组成，根据需求集成于阀块或阀板上。阀组安装在油箱上方或侧面，通过管道与泵出口及执行元件连接。典型配置：

溢流阀：调定系统压力，防止过载。

换向阀：控制油流方向。

节流阀或调速阀：调节执行元件速度。

辅助元件：

过滤器：吸油滤、回油滤、压油滤，控制油液清洁度（NAS 9级以下）。

冷却器：风冷或水冷，控制油温（最佳35~55℃）。

加热器：低温环境预热油液。

蓄能器：吸收脉动、储存能量。

电控系统：包括电机启动器、压力开关、温度控制器、PLC或继电器控制。可实现电机启停、压力自动调节、故障报警等功能。

二、工作原理

液压站的工作循环如下：

电动机启动，驱动液压泵旋转，泵从油箱吸入油液（经过吸油过滤器）。

泵排出的高压油进入阀组，根据系统指令（如手动阀、电磁阀或PLC）流向执行元件（油缸或马达）。

执行元件动作后，回油经回油过滤器冷却后返回油箱，完成循环。

溢流阀设定系统最高压力，当压力超过设定值时，溢流阀打开，油液溢回油箱，保护系统。

蓄能器（若配置）在系统压力过高时储存能量，需要时释放，辅助泵工作。

三、液压站的分类与特点

按泵类型：定量泵站（齿轮泵、叶片泵）、变量泵站（柱塞泵），变量泵站节能。

按安装方式：上置式（泵阀在油箱上）、旁置式（泵阀在油箱旁）、分离式（泵组与油箱分离）。

按压力等级：低压（≤6.3 MPa）、中压（6.3~16 MPa）、高压（16~31.5 MPa）、超高压（>31.5 MPa）。

按冷却方式：自然冷却（小型）、风冷（中型）、水冷（大型）。

四、关键设计参数

系统压力：根据执行元件所需最大负载确定，一般为工作压力的1.2~1.5倍。

流量：根据执行元件所需最大速度计算，考虑泄漏系数（1.1~1.3）。

油箱容积：对于移动设备可取泵流量的2~3倍，固定设备取3~5倍，大功率系统取5~8倍。

电机功率：P = (p × Q) / (612 × η)，其中p为压力（MPa），Q为流量（L/min），η为总效率（0.7~0.85）。

过滤精度：普通系统吸油滤80~180 μm，回油滤20~30 μm，精密系统压油滤5~10 μm。

五、液压站的典型应用

机床行业：提供夹紧、润滑、换刀等动作，要求低噪音、高可靠性。

冶金行业：轧机压下、卷取等，要求高压大流量，连续工作。

工程机械：挖掘机、装载机液压系统，集成于主机内，要求紧凑、抗震。

注塑机：合模、注射动作，要求流量压力双闭环控制。

升降平台：简单泵站（电机+齿轮泵+电磁阀+油箱一体）。

理解液压站的结构与原理，是正确选型、调试及故障排除的基础。
