液压站组成模块与选型设计关键参数

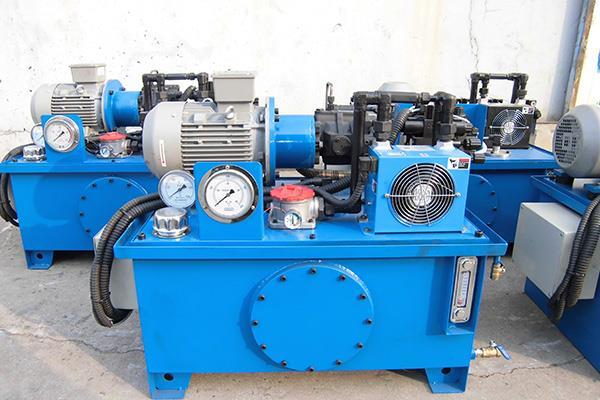

液压站（液压泵站）是液压系统的动力源，它将电动机或发动机输出的机械能转换为液压能，向执行元件（油缸、液压马达）提供可控的压力油。一套完整的液压站通常由动力元件（液压泵）、控制元件（阀组）、辅助元件（油箱、滤油器、冷却器、蓄能器、管路）以及电气控制系统组成。了解液压站的各模块功能并掌握选型设计的关键参数，对于设备制造商和终端用户都十分重要。

动力元件是液压站的核心。常用的液压泵有齿轮泵、叶片泵和柱塞泵三大类。齿轮泵结构简单、价格低、抗污染能力强，适用于压力≤25MPa的中低压系统，如机床、农业机械。叶片泵流量脉动小、噪声低，常用于压力≤21MPa的注塑机、压铸机。柱塞泵（轴向柱塞泵或径向柱塞泵）压力高（可达35～42MPa）、效率高、变量控制灵活，广泛应用于工程机械、冶金、锻压等重载场合。选型时需根据系统工作压力、流量需求以及工况特点确定泵的类型。流量计算公式为：Q = V × n × η，其中V为泵排量，n为电机转速，η为容积效率。同时应预留10%～20%的流量裕度，避免高温时节流量下降影响动作速度。

控制元件即液压阀组，一般集成在阀块上，实现对压力、流量和方向的控制。压力阀包括溢流阀（安全保护）、减压阀（提供次级压力）、顺序阀（控制动作顺序）。流量阀包括节流阀、调速阀，用于调节油缸或马达的速度。方向阀主要是电磁换向阀、手动换向阀或液控换向阀，决定油液的流动路径。在液压站设计时，阀组的通径大小需与泵的流量匹配。通径过小会造成压力损失过大、发热严重；通径过大则体积增加、成本上升。一般原则是阀内最大流速不超过10m/s（对于矿物油）。另外，对于需要保压的回路，应在换向阀与执行元件之间加装液压锁（双向液控单向阀）。

辅助元件中，油箱的设计最为基础。油箱容量一般取泵每分钟流量的3～5倍，对于闭式系统或对散热要求高的场合可取5～8倍。油箱内部应设置隔板，将回油区与吸油区分开，延长油液停留时间以利于沉淀杂质和析出气泡。吸油管口距离箱底不小于50mm，并装设粗滤器；回油管口应斜切45°插入液面以下，避免产生飞溅泡沫。油箱顶部必须设置空气滤清器（兼加油口），并安装液位计和温度计。对于户外使用或温差变化大的液压站，还应配备加热器，在低温启动时预热油液至10℃以上。

冷却器和滤油器的选型直接影响液压站寿命。按照热平衡计算，液压系统的总功率损失（约15%～30%的输入功率）会转化为热量。如果自然散热无法满足要求，需要配置风冷式或水冷式冷却器。风冷冷却器适用于中小流量、水资源稀缺场合，注意定期清理翅片；水冷冷却器效率高但需要循环水系统，且存在铜管腐蚀风险。过滤精度方面，齿轮泵系统选用50～100μm过滤器即可；柱塞泵系统要求更高，一般选用10～30μm过滤器。高压管路还建议加装高压过滤器，可带发讯器，在滤芯堵塞时报警。

电气控制系统是液压站的操作中枢。传统采用继电器逻辑控制，现代液压站多使用PLC（可编程控制器）配合触摸屏，实现压力切换、流量调节、动作顺序、故障诊断等功能。对于多泵联动系统，还应配备变频器或比例伺服驱动，实现根据负载自动调节电机转速，节省能耗。选型时需注意电机功率应与液压泵匹配，一般计算公式为：P = p × Q / (60 × η)，其中p为压力（MPa），Q为流量（L/min），η为总效率（通常取0.7～0.85）。同时要考虑电机启动方式：小功率（≤7.5kW）可直接启动；大功率应采用星三角或软启动，避免对电网造成冲击。

总之，液压站的选型设计是一项系统性工作，需要综合考虑工况、成本、能耗和可靠性。设计完成后应进行出厂测试，包括压力、流量、温升和泄漏检查。只有每个模块都选择得当、匹配协调，液压站才能在长期运行中保持稳定高效。
