青岛液压站的集成化设计与空间优化方案

青岛液压站在工程机械、机床、船舶等设备中承担动力输出核心功能。针对主机空间紧凑的需求，青岛液压站普遍采用集成化设计，将电机、油泵、阀组、油箱、冷却器等部件紧凑布局，并优化管路走向。

集成化的关键是对阀组进行模块化组合。青岛液压站厂家将方向阀、压力阀、流量阀集成在同一阀块上，阀块材料选用6061-T6铝或QT500铸铁，内部油道通过数控加工中心钻削而成，油道长度比传统管式连接缩短50%以上，压力损失降低约0.5-1.5MPa。阀块表面粗糙度Ra0.8μm，相邻油口间最薄壁厚不小于3mm，耐压可达25-31.5MPa。集成阀块的使用使得泄漏点从原来管式连接的十几处减少到仅阀块与油缸连接的几处，大大降低了外渗风险。

油箱空间优化：青岛液压站采用“瘦高型”或“L型”油箱设计，既利于散热又适应狭窄空间。油箱容积按泵流量2-3倍选取（如10L/min流量配25-30L油箱），内部设置隔板将吸油区与回油区分开，隔板高度为液位高度的2/3。吸油口安装粗滤器（100目）并低于最低液面50mm，回油口安装精滤器（10-20μm）并插入液面以下，避免产生气泡。顶部设有空气滤清器（兼加油口），侧壁装有油温计和液位计。

管路走向是集成化设计中的细节。青岛液压站优先使用硬管（精密冷拔无缝钢管），弯曲半径≥3倍管外径，采用卡套式或扩口式接头，减少软管数量。对于必须使用软管的位置，选用两层钢丝编织或四层缠绕胶管，弯曲半径不小于软管外径的6倍，并加装护套防磨损。管路支架间距一般为0.5-1米，避免震动。

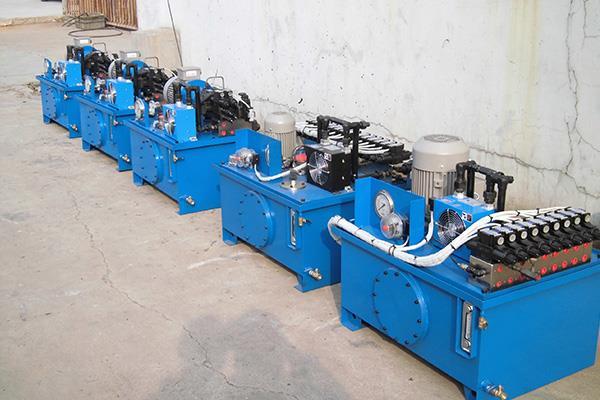

实际案例：某青岛液压站厂商为纺织机械定制的一款紧凑型液压站，外形尺寸仅500×400×600mm，集成齿轮泵（6mL/r）、1.5kW电机、集成阀块（含溢流阀、电磁换向阀及单向节流阀），油箱容积20L，总噪音低于68dB(A)，成功替代了原分立元件方案，设备宽度缩小30%。用户反馈：集成化设计使维修更方便——只需拔掉阀块上的插头即可整体更换阀组，无需逐根拆油管。
